看这里~鹤管是什么!组成结构部件又有哪些呢?
鹤管顾名思义就是一种可以伸缩的管子，多用于石油、化工等行业。鹤管用于汽车或是火车在敞开或密闭状态下进行各种液体和液化气体的顶部或底部装卸，适用载质为液化气、石油石化产品、酸、碱等化工产品。

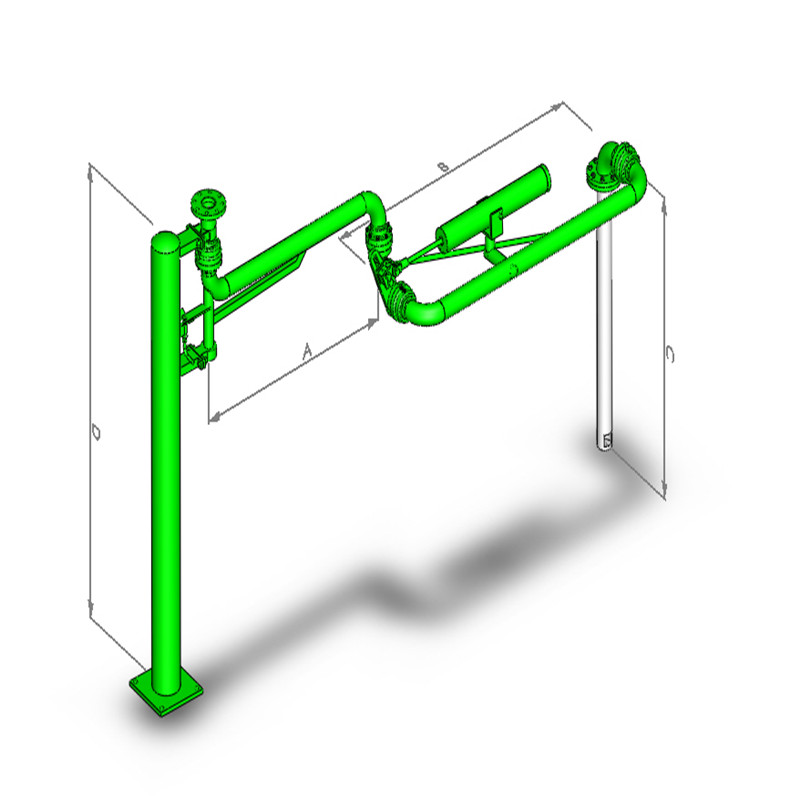

鹤管可分为上装式鹤管和下装式鹤管，由立柱、旋转接头、内臂、外臂、垂管、平衡器等部件组成，主要用于槽车、槽船液体介质的装卸设备。
在石油化工行业中，化工物料种类较多，而装卸这些物料所用的槽车也有区别，根据槽车灌口的位置和现场装卸要求可分为顶部装卸和底部装卸。那么鹤管部分结构部件有哪些呢?
1.立柱
为使管道受力合理化，用于支承臂的重量，分散旋转接头载荷，安装稳固。立柱与栈桥装配时可以采用螺栓连接或焊接。
2.接口
是臂与管线的连接部分，一般接口与管线之间采用法兰连接。
3.旋转接头
由转动部件及密封件组成，主要用于连接液体装卸臂的不同组件作相对转动的并能承受载荷的部件。
4.内臂
用于连接输送管道和外臂的部件。
5.外臂
为鹤管的主体部分，可以实现水平方向和垂直方向的转动。
6.内臂锁紧：
臂在收容位置时，可将臂锁紧在该位置，这样可以防止因为大风环境或因非操作人员操作而使臂或周围建筑受损。
7.平衡系统
平衡鹤管内臂和外臂及垂管的重量，能够使得臂操作灵活、轻巧。平衡系统就是弹簧缸，缸内弹簧为压缩弹簧。
8.垂管
实现装卸臂伸入槽车内，铝合金垂管克服了钢质材料与罐车碰撞可能产生的危害。
9.真空短路阀/排气阀
真空短路阀确保残余介质从鹤管中排空，排气阀用于卸车鹤管垂管内气体排出。
