一、概述

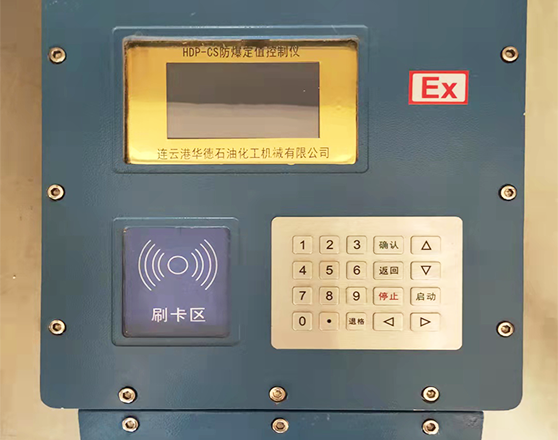

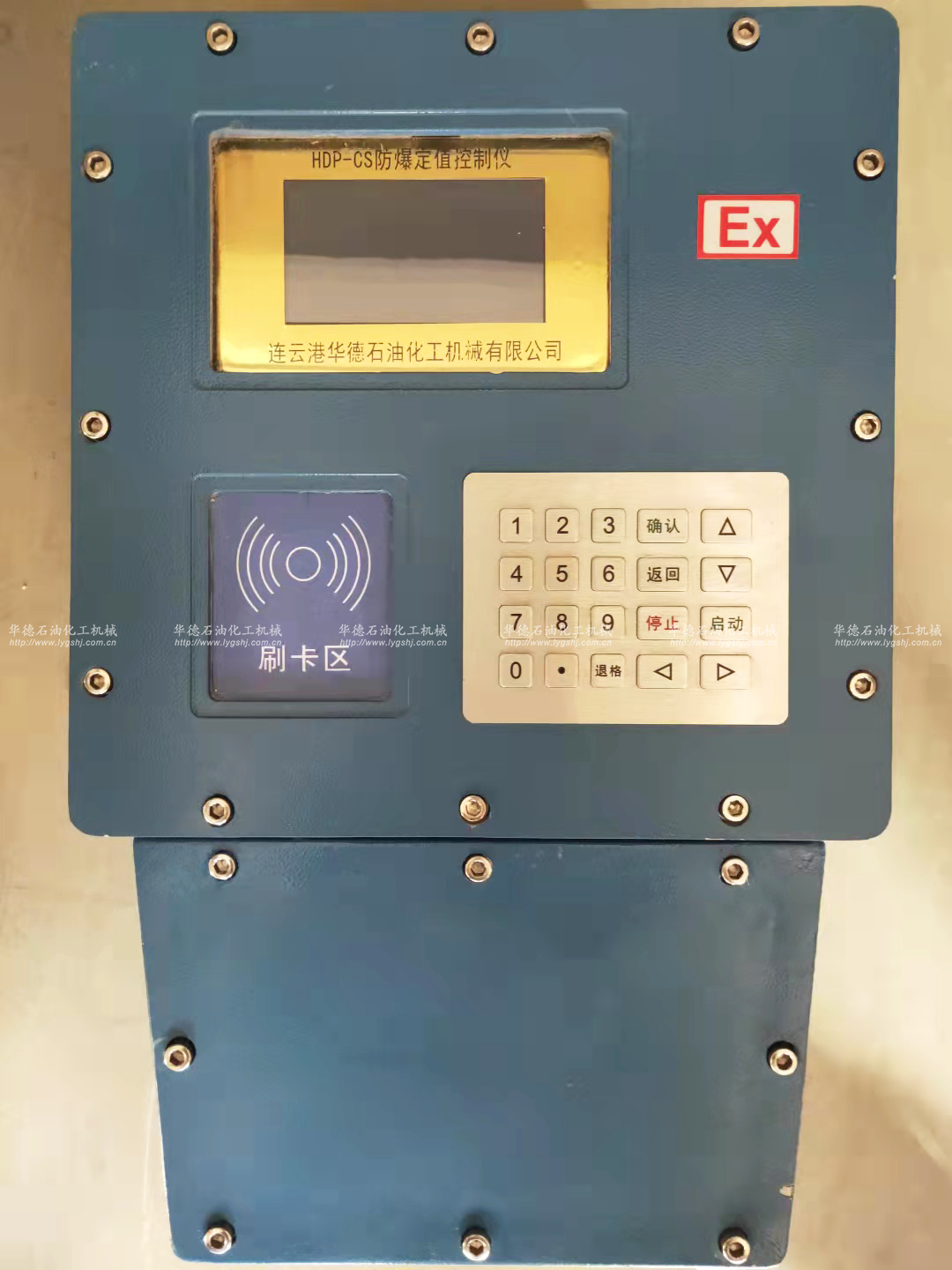

hdp-cs型分布式定量装车装车仪（又称：批控仪），是我公司在总结国内石油化工液态物料装车控制方面多年经验的基础上新开发的新一代产品，它是以plc为核心的智能化仪表，具有精度高、响应快等特点，既可实现与流量计、液位开关、温度仪、接地开关、控制阀组成完整的单机控制系统，还可与微机连接实现分布式物流控制系统，实现远程监控，数据共享。
hdp-cs型装车仪实现液态物料定量装车、定量装桶，并进行温度自动补偿、防溢连锁、接地连锁。该装车仪是隔爆型仪表，可安装在装车栈台附近，由现场人员就地操作和本地监视发料，还可以通过网络方式多机连接，进行远程微机监控，实现分布式安装，集中控制管理，真正做到集散控制；系统配置灵活，最大限度的满足不同用户的要求。
二、批控仪特点
1、采用plc控制，产品高度智能化；
2、hmi显示屏，有汉字、图形显示功能；
3、防雨隔爆型仪表，可直接安装于现场鹤位旁；
4、面板按键功能齐全，可设置各种装车方式和参数；
5、设置数字键，可以直接输入需要的数值信息；
6、温度检测功能，对体积流量进行温度补偿，提高计量精度；
7、设置装车定量值，实现装车的定量控制；
8、可控制多种装车控制阀门；
9、阀门控制的动作顺序、动作方式可就地组态，应用灵活；
10、可为定量装车设置二种关阀提前量，提高控制精度；
11、具有现场阀门、液位开关、接地开关状态及故障状态显示；
12、具有防溢、防静电连锁控制功能；
13、现场设备与装车仪电路之间光电隔离；
14、标准rs485通信接口与上位机通信；
15、有就地（脱机）和联机两种工作方式可选。
三、批控仪技术参数
1、防爆标志：exdiibt6
2、防护等级：ip54
3、工作方式：连续工作
4、电气标准：
供电范围：ac180~ac260，频率：50hz，消耗功率：15w
5、工作环境温度：-35℃～50℃
6、通讯网络:工业网络：rs485
7、控制参数：di采集时间间隔：0.010s；do控制相应延时：0.050s；ai采集频率：20hz；pi采集频率：7500hz；显示液晶点阵：192x128，96汉字；显示数据更新速度：0.25秒；
8、系统采集精度，检测精度与所选用的仪表有关；脉冲信号输出的流量计无采集误差；对模拟信号输出的流量计采集误差<0.1%；对pt100温度计的采集误差<0.1%；系统控制装车达到的精度±0.2%。
