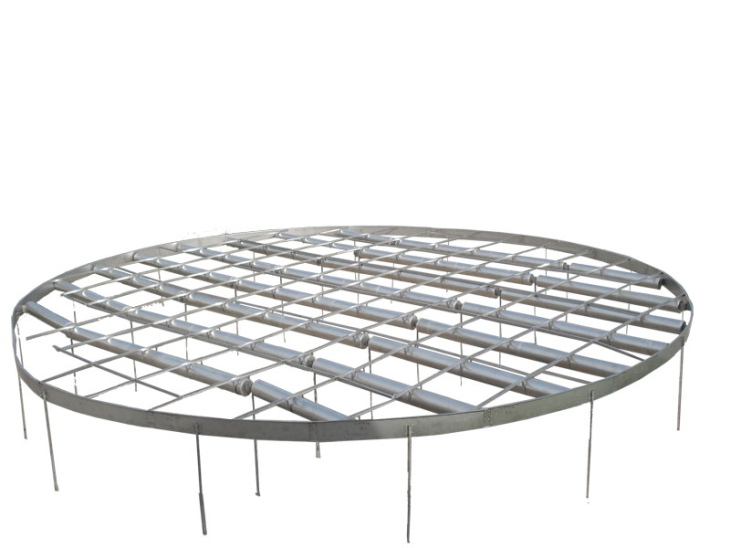

井字形不锈钢内浮盘
组装式不锈钢内浮盘采用了井字形结构。即浮盘的骨架成井字形;所用材料均为不锈钢材质，增加浮盘的整体结构强度，相应延长了浮盘的使用寿命。
组装式不锈钢内浮盘技术采用了小截面浮子，确保每只浮子均可通过人孔，每只浮子采用不锈钢板卷制成型，在浮子上面有一焊缝，浮盘运行时该焊缝处于液面以上，与介质不接触，因而减少了泄漏的可能性。
外圈浮子集中分布，在外圈沿周边密封带附近，均匀设置了多个浮子，使密封带受力均匀，减少了浮盘在运行过程中产生的密封带与罐壁之间产生的摩擦力，同时也增加了密封带附近的结构强度，保证了浮盘密封带的运行安全，不会出现卡盘现象。
一、行业分类：
按浮盘材质分类：不锈钢内浮盘、铝合金内浮盘
按结构性能分类：井字形不锈钢内浮盘、全接液箱式内浮盘、三角形不锈钢浮盘、六边形仿生浮盘
二、内浮盘产品执行标准：
1、产品符合《api650》标准之h内浮顶部分;
2、《sh3046-92石油化工立式圆筒形钢制焊接储罐设计规范》之内浮顶部分;
3、《syj1060立式圆筒形钢制油罐设计技术规范》之内浮顶部分;
4、铝合金材料符合《gb/t6892》及《gb/t5237》标准;
5、橡胶密封材料符合《gb/t5547》标准。

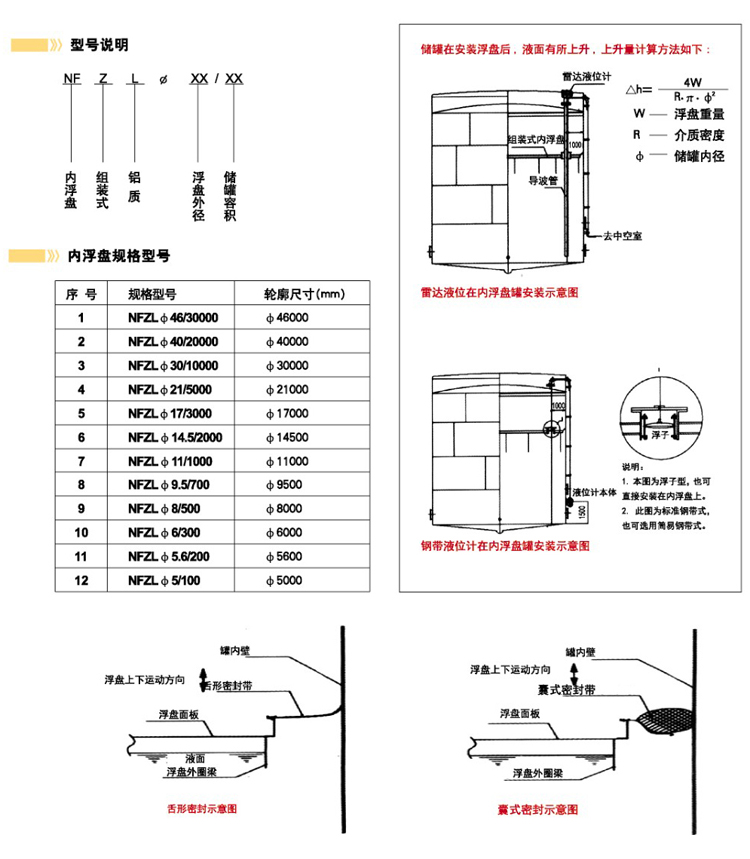

三、选型说明

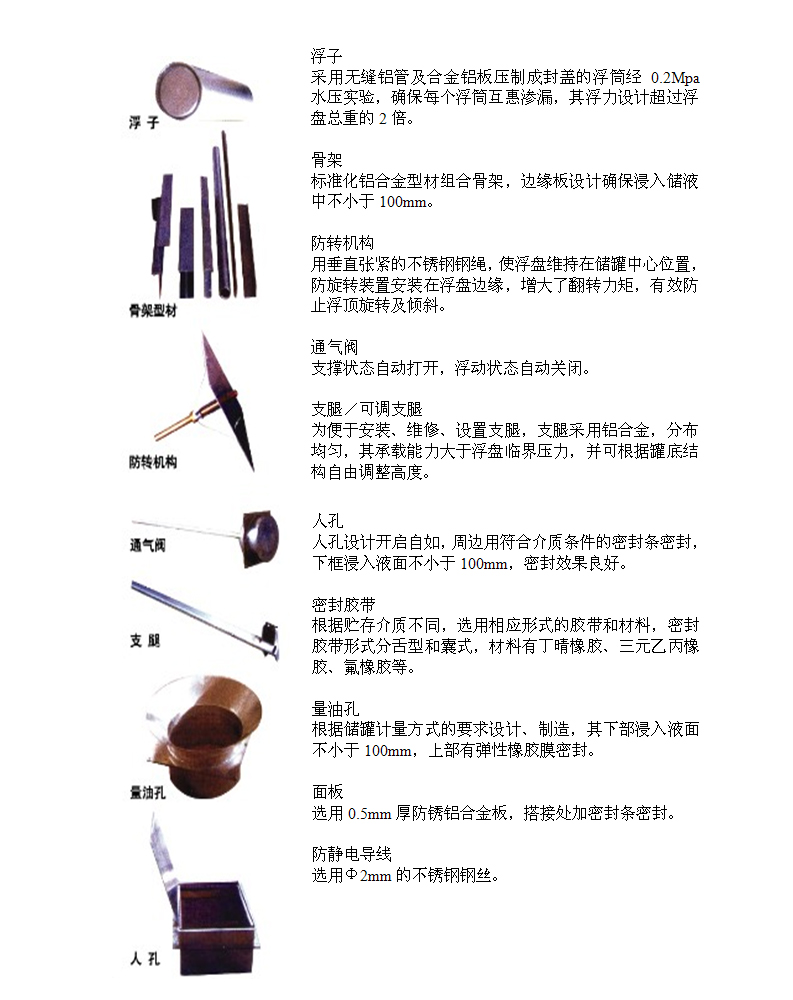

四、部件说明
五、浮盘技术、质量指标：
1、储罐工作压力正压：1961pa 负压：490pa
2、适用介质轻质成品油及其它易挥发性液体
3、操作温度常温
4、接地电阻<10欧姆
5、降耗率≥95%
6、浮力≥浮盘自重的2倍
7、浮筒直径铝浮盘185mm 钢质浮盘260mm
8、浮盘高度1700mm~1800mm
9、浮盘正常使用寿命15年
10、浮盘周边密封带与罐壁搭量50±20mm
六、浮盘安装、使用与维护：
内浮盘的现场组装(即 内浮盘安装)：是浮盘制造过程的第二阶段，除客户另有约定外， 内浮盘安装由我公司派专业安装队进行现场施工操作。浮盘安装是一个特殊的工艺过程，我公司为此制定了《内浮盘安装操作规程》，安装人员严格按此《规程》进行安装。在安装过程中安装人员每天必须做好安装日志，并对储罐进行检查(发现问题及时通知业主)，对浮盘安装的每一工序进行自检。安装完毕，搞好浮盘卫生，并向业主提交《内浮盘安装竣工资料》，进一步与业主配合搞好充水试验。
内浮盘验收完毕即可投入使用。合理的使用与维护是内浮盘正常工作的保障，业主应根据我公司提供的《内浮盘使用、保养与维护守则》进行日常的使用与维护。
